3d打印技術應用典型案例 用在數千米深海底的3D打印PEEK管道

3d打印技術應用到越來越廣的范圍,高到天空,低到海底.今天帶來的就是在海底的3D打印技術應用案例,很典型,很高科技的案例哦.大家都知道,氣壓從上往下,越往下,壓力越大,這是常識了.那么在數千米深的海底應用管道,得承受多大的水壓才能正常工作,而且還能持續保持其應用壽命,就成了非常關鍵的一環技術攻關.數千米,也就是數公里,自己想像一下.對于這樣有難度的高科技應用領域,目前用3D打印的PEEK管道做到了,而且還非常出色.往下看正文介紹吧.

就常識百言,工業級3D打印在打印小而復雜的金屬部件方面表現出色。但是Magma Global和Victrex似乎為我們帶來了一個相反的例子。使用Victrex公司的PEEK熱塑性復合材料和激光燒結3D打印技術，打印出了可在石油和天然氣行業中石油的撓性M-Pipe管道。據悉，這種3D打印的M-Pipe管道能夠部署到10000英尺的深度，可大大提升油氣生產效率。

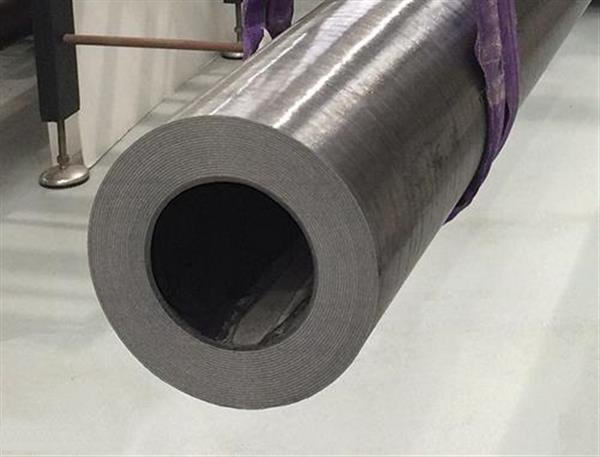

M-Pipe管道是迄今為止3D打印出來的最長的PEEK基結構，它可以用于液壓油氣泵送系統，并能夠承受高壓力和高流速。由于它能夠被連續3D打印至長達4000米的長度，這也是我們迄今所看到的最大的工業3D打印項目之一，它同時也是Magma Global的旗艦產品。MagmaGlobal成立于2009年，目前是海底勘探和油氣生產設備的一家領先供應商。

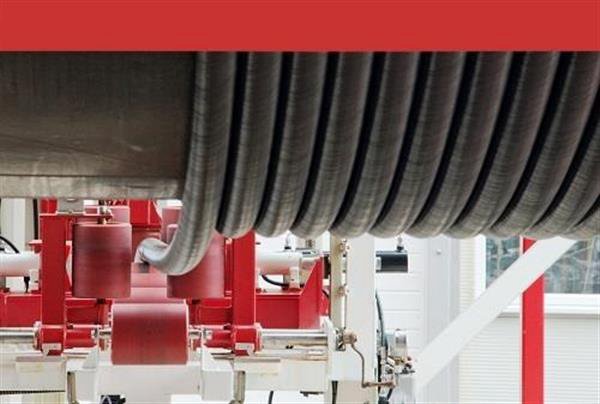

為了開發M-Pipe管道，Magma Global與材料公司Victrex進行了合作。據該公司透露，這種新型管道是專門為減少海底石油和天然氣系統的生產成本而設計的。目前它已成為Magma的部署系統一部分，該部署系統還包括一個線管操縱系統、一個安裝平臺和絞盤，以用于快速管部署和取回。

3d打印技術應用,3d打印技術視頻,3d打印技術分類,3D打印案例

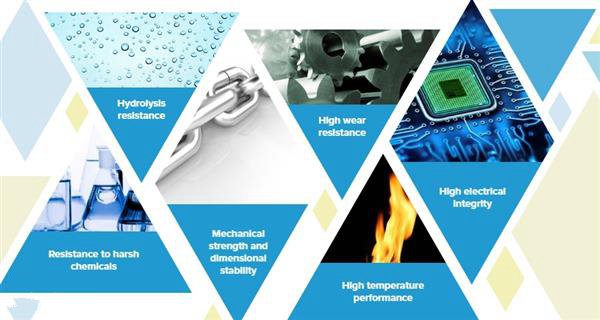

盡管M-Pipe還包括高級碳纖維和S-2玻璃纖維部件，但是主要是PEEK材料的使用使其獲得了優于鋼管的浮力和耐腐蝕性。該產品的其他優點還包括耐高溫性和優良的疲勞壽命，使得它很適合重新部署。除此之外，這種PEEK管也很容易安裝，可承受高達15KSI（即每平方英寸1.5萬磅）的壓力，并可促進高效的液體流動。

Magma Global公司商務總監Charles Tavner在新聞發布會上解釋說，輕質PEEK熱塑性復合材料這個創新管道上的關鍵材料?！暗靡嬗诟鶹ictrex公司的合作，我們?cè)谀鞲鐬吵晒Φ亻_發出了1萬英尺液壓泵送和輕型井修的解決方案。VICTREX高性能的PEEK聚合物，以及該公司在材料和工藝方面的專業知識，幫助我們?yōu)槭秃吞烊粴庑袠I(yè)開發出了突破性的撓性可繞式M-Pipe?。”他說。

據Victrex公司的Tom Swanson透露，這種特殊的PEEK復合材料是專為Magma Global的石油和天然氣應用而開發的。據悉，這種熱塑性材料被用作海底連接器的絕緣材料已經有相當年頭了，并且是一種常見的工程材料。

這種新的M-Pipe管道也是Victrex將業務重點放在3D打印領域而進行的項目的一部分。今年五月初，該公司宣布，他們正在領導著一個多家企業（包括空中客車公司）組成的聯盟，以開發可3D打印高性能聚芳醚酮（PAEK）聚合物的新形式。根據計劃，該項目將到2018年獲得最終的成果。

就目前的勢態來看,3D打印的前景相當好啊.3D打印應用在各行各業的例子比比皆是,真是讓人無法想像,很多應用直接超出你的想像.你的企業準備好了加入3D打印時代么?想好的話,來e鍵打印瞧瞧吧,這里有非常強大的3D打印技術支持團隊和近百臺進口工業打印機,你的問題都不是問題,全都能迎刃而解.e鍵打印,為您服務!
